Come misurare accuratamente lo spessore della piastra di titanio?

Misurare accuratamente lo spessore di una piastra di titanio è cruciale in vari settori, dall'aerospaziale ai dispositivi medici. Come fornitore di piastre di titanio, capisco il significato delle misurazioni di spessore preciso. Garantisce la qualità e le prestazioni dei prodotti finali che i nostri clienti creano. In questo blog, condividerò alcuni metodi efficaci per misurare accuratamente lo spessore delle piastre di titanio.

Importanza della misurazione di spessore accurato

Prima di approfondire i metodi di misurazione, è essenziale capire perché la misurazione accurata della misurazione. Nei settori in cui vengono utilizzate piastre di titanio, anche una leggera deviazione di spessore può avere conseguenze significative. Ad esempio, nelle applicazioni aerospaziali, in cui il peso e la resistenza sono fattori critici, uno spessore errato può influire sull'integrità strutturale dell'aeromobile. Nei dispositivi medici, come gli impianti, lo spessore della piastra di titanio può influire sulla sua biocompatibilità e funzionalità.

La misurazione accurata dello spessore aiuta anche a garantire la conformità con gli standard e le specifiche del settore. Molte industrie hanno regolamenti rigorosi riguardanti lo spessore delle piastre di titanio e non soddisfare questi requisiti può portare al rifiuto del prodotto e alle potenziali questioni legali.

Metodi comuni per misurare lo spessore della piastra di titanio

1. Mintegni di spessore meccanico

Gli indicatori di spessore meccanico sono uno dei metodi più tradizionali e ampiamente utilizzati per misurare lo spessore delle piastre di titanio. Questi calibri funzionano applicando una forza nota alla piastra e misurando la distanza tra due superfici. Esistono diversi tipi di indicatori di spessore meccanico, tra cui micrometri e pinze.

• Micrometri: I micrometri sono strumenti altamente precisi che possono misurare lo spessore all'interno di pochi micrometri. Sono costituiti da un mandrino e un'incudine e lo spessore della piastra viene determinato ruotando il ditale fino a quando il mandrino non entra in contatto con la piastra. La misurazione viene quindi letta dalla scala sul ditale.
• Calibri: Le pinze sono un altro tipo di indicatore di spessore meccanico che può essere utilizzato per misurare lo spessore delle piastre di titanio. Sono disponibili in diversi tipi, come pinze Vernier e pinze digitali. Le pinze Vernier utilizzano una scala mobile per misurare lo spessore, mentre le pinze digitali forniscono una lettura digitale per misurazioni più accurate.

Il vantaggio degli indicatori di spessore meccanico è la loro semplicità e convenienza. Sono facili da usare e possono fornire misurazioni accurate per una vasta gamma di spessori della piastra. Tuttavia, richiedono un contatto diretto con la piastra, che può essere una limitazione in alcune applicazioni.

2. Mali di spessore ad ultrasuoni

Gli indicatori di spessore ad ultrasuoni sono strumenti di test non distruttivi che utilizzano onde ad ultrasuoni per misurare lo spessore delle piastre di titanio. Questi calibri funzionano inviando impulsi ad ultrasuoni attraverso la piastra e misurando il tempo impiegato dagli impulsi che rimbalzano dalla superficie opposta. Lo spessore della piastra viene quindi calcolato in base alla velocità del suono nel titanio e al tempo impiegato per il ritorno degli impulsi.

Il vantaggio principale degli indicatori di spessore ultrasonico è la loro natura non distruttiva. Possono misurare lo spessore della piastra senza danneggiare la superficie, che è particolarmente utile nelle applicazioni in cui la piastra deve rimanere intatta. Anche gli indicatori di spessore ad ultrasuoni sono altamente precisi e possono misurare gli spessori in una vasta gamma, da pochi millimetri a diversi centimetri.

Tuttavia, gli indicatori di spessore ultrasonico richiedono un po 'di abilità e formazione per funzionare correttamente. L'accuratezza della misurazione può essere influenzata da fattori come la condizione di superficie della piastra, la presenza di difetti e il tipo di trasduttore ad ultrasuoni utilizzato.

3. Gambi di spessore della corrente di vortù

Gli indicatori di spessore della corrente di parassita sono un altro tipo di strumento di test non distruttivo che può essere utilizzato per misurare lo spessore delle piastre di titanio. Questi calibri funzionano inducendo un campo magnetico alternato nella piastra, che genera correnti parassite. La forza delle correnti parassite è influenzata dallo spessore della piastra e il calibro misura questa modifica per determinare lo spessore.

Gli indicatori di spessore della corrente di parassita sono particolarmente utili per misurare lo spessore delle piastre di titanio sottili. Sono veloci, senza contatto e possono fornire misurazioni accurate in una varietà di applicazioni. Tuttavia, sono sensibili alla conduttività elettrica e alle proprietà magnetiche della piastra, che in alcuni casi può limitare il loro uso.

Fattori che influenzano l'accuratezza della misurazione dello spessore

Indipendentemente dal metodo di misurazione utilizzato, ci sono diversi fattori che possono influire sull'accuratezza delle misurazioni dello spessore. Questi fattori includono:

• Condizione di superficie: Le condizioni di superficie della piastra di titanio possono avere un impatto significativo sull'accuratezza delle misurazioni dello spessore. Le superfici ruvide o irregolari possono causare errori negli indicatori di spessore meccanico, mentre i contaminanti o gli strati di ossido possono influire sulle prestazioni degli indicatori di spessore di corrente ad ultrasuoni e parassiti.
• Temperatura: La temperatura può anche influire sull'accuratezza delle misurazioni dello spessore. Le piastre di titanio possono espandersi o contrarre con variazioni di temperatura, che possono portare a misurazioni imprecise. È importante misurare lo spessore a una temperatura stabile o compensare le variazioni di temperatura.
• Posizione di misurazione: La posizione in cui viene misurato lo spessore può anche influire sull'accuratezza della misurazione. Le piastre di titanio possono avere variazioni di spessore sulla loro superficie, quindi è importante prendere misurazioni multiple in diverse posizioni per ottenere una media accurata.

Garantire una misurazione di spessore accurato

Per garantire una misurazione accurata dello spessore delle piastre di titanio, è importante seguire alcune migliori pratiche:

• Calibrare gli strumenti di misurazione: Calibrare regolarmente gli strumenti di misurazione per garantire la loro precisione. Questo può essere fatto utilizzando un campione di riferimento standard con uno spessore noto.
• Preparare la superficie della piastra: Pulire e preparare la superficie della piastra di titanio prima di prendere le misurazioni. Ciò può aiutare a ridurre gli errori causati dalla rugosità superficiale o dai contaminanti.
• Prendere misurazioni multiple: Prendi più misurazioni in diverse posizioni sulla piastra per ottenere una media accurata. Questo può aiutare a tenere conto di eventuali variazioni di spessore attraverso la superficie.
• Usa il metodo di misurazione giusto: Scegli il metodo di misurazione più appropriato per lo spessore della piastra e dell'applicazione. Considera fattori come l'accuratezza, la velocità e i requisiti di test non distruttivi.

Conclusione

Misurare accuratamente lo spessore delle piastre di titanio è essenziale per garantire la qualità e le prestazioni dei prodotti finali. Come fornitore di piastre di titanio, consiglio di utilizzare una combinazione di calibri meccanici, ultrasuoni e di corrente di corrente parassita per ottenere le misurazioni più accurate. Seguendo le migliori pratiche e tenendo conto dei fattori che possono influenzare l'accuratezza della misurazione, è possibile garantire che le piastre di titanio soddisfino le specifiche richieste.

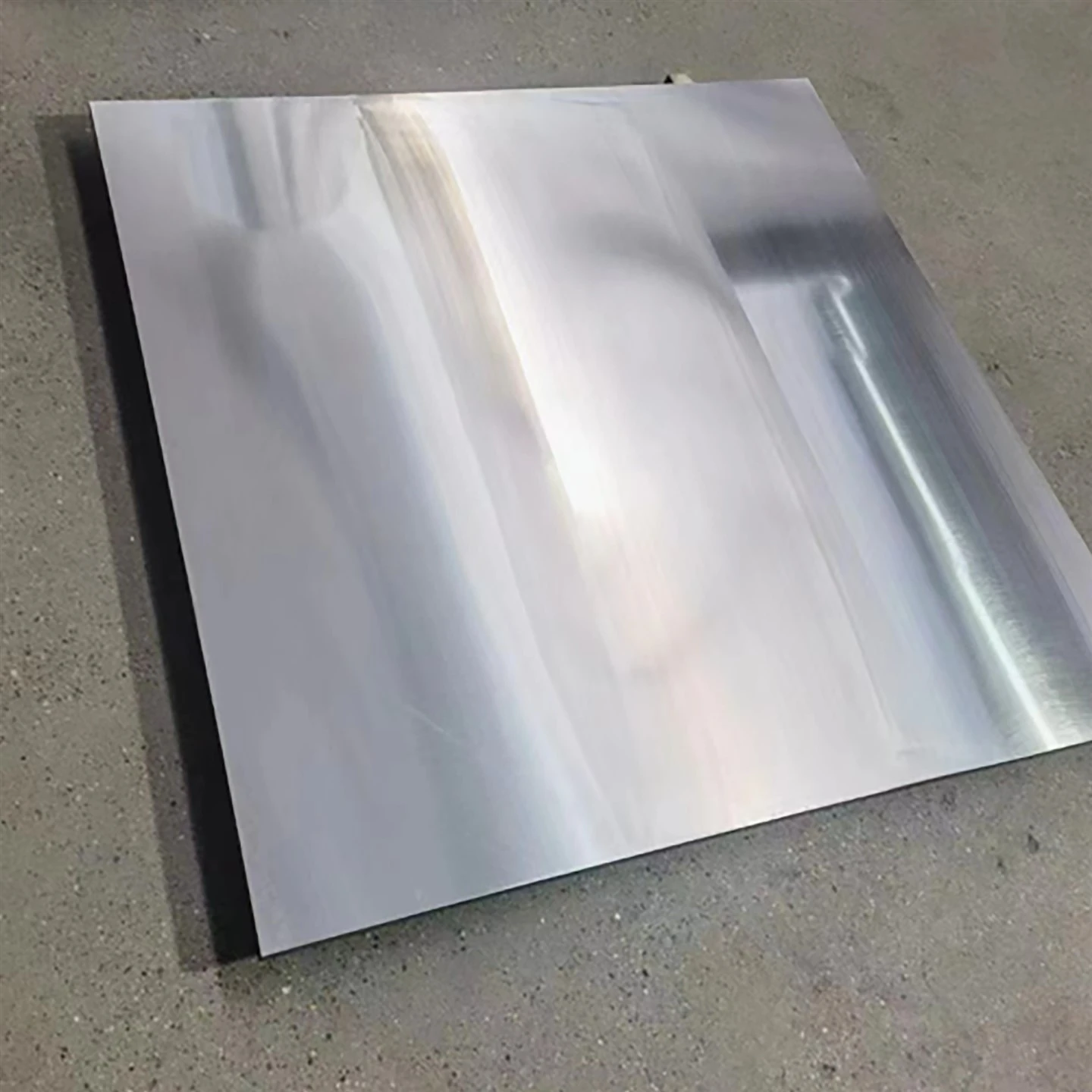

Se sei sul mercato per piastre di titanio di alta qualità, offriamo una vasta gamma di prodotti, ancheFoglio di titanio GR5,Piastra composita in titanio, EPolvere di biossido di titanio. Il nostro team esperto può aiutarti a scegliere il prodotto giusto per la tua applicazione e fornirti misurazioni di spessore accurate. Contattaci oggi per discutere le tue esigenze e iniziare una negoziazione sugli appalti.
